差動変流器 (DCT) は、さまざまな保護や監視の目的で電力システムで広く使用されている重要なデバイスです。変流器のサプライヤーとして、お客様に高品質の製品と技術サポートを提供するには、差動変流器の原理を理解することが不可欠です。
変流器の基本概念
差動変流器の原理を詳しく説明する前に、変流器 (CT) の基本概念を理解する必要があります。変流器は、一次巻線に流れる電流に比例して二次巻線に交流を生成するように設計された計器用変圧器です。通常、一次巻線は電流を測定または監視する必要がある回路に直列に接続され、二次巻線は測定器、リレー、またはその他のデバイスに接続されます。
変流器の巻数比は、一次巻線の巻数 ($N_p$) と二次巻線の巻数 ($N_s$) の比として定義されます。数学的には、巻数比 $n=\frac{N_p}{N_s}$ となります。損失のない理想的な変圧器を仮定すると、二次巻線 $I_s$ の電流は、方程式 $I_s=\frac{I_p}{n}$ によって一次巻線 $I_p$ に関係付けられます。
差動変流器の原理
動作メカニズム
差動変流器は、保護ゾーンに入る電流と保護ゾーンから出る電流を比較する原理に基づいて動作します。電力システムでは、保護ゾーンは、変圧器、発電機、バスバー、または送電線のセクションになります。差動変流器は、保護ゾーンの両端の電流の差を測定します。
保護ゾーンの両端に 2 つの変流器が設置されていると仮定します。保護ゾーンに出入りする一次電流はそれぞれ $I_{p1}$ と $I_{p2}$ です。 2 つの変流器の二次電流は $I_{s1}$ と $I_{s2}$ です。
通常の動作条件下では、保護ゾーン内に障害がない場合、ゾーンに出入りする電流の代数和はゼロ、つまり $I_{p1}-I_{p2} = 0$ になります。変流器の巻数と比の関係によれば、二次電流も $I_{s1}-I_{s2}=0$ を満たします。
しかし、保護ゾーン内で障害が発生すると、電流のバランスが崩れます。たとえば、短絡故障の場合、追加の電流が故障点を通って流れます。その結果、一次電流 $I_{p1}-I_{p2}\neq0$ と二次電流の代数和も非ゼロの差、つまり $I_{s1}-I_{s2}\neq0$ になります。
このゼロでない差動電流は、差動変流器の二次巻線に接続された差動リレーによって検出されます。差動電流が事前に設定されたしきい値を超えると、差動リレーが動作して回路ブレーカーにトリップ信号を送信し、障害のある部分を電力システムの残りの部分から隔離します。
数学的表現
差動電流 $I_d$ は、保護ゾーンの両端にある変流器の二次電流の差として表すことができます。 $I_d = I_{s1}-I_{s2}$ とします。
理想的な差動変流器システムでは、通常の状態では差動電流はゼロです。しかし、実際のアプリケーションでは、通常の条件下であっても差動電流がゼロではない原因となる可能性のある次のような要因がいくつかあります。
- CT比エラー: 変流器の実際の巻数比は公称値から逸脱する可能性があり、その結果、二次電流にわずかな差が生じることがあります。
- 磁化電流: 変流器のコアの励磁電流により、二次電流の不均衡が生じる可能性があります。
- 位相角誤差: 変流器のコアの磁気特性により、二次電流の位相角が完全に一致しない場合があります。
これらの誤差を補償するために、最新の差動保護方式では、比率補償や位相補償などの高度なアルゴリズムや技術が使用されることがよくあります。
差動変流器のアプリケーション
変圧器の保護
変圧器の保護では、変流器の内部故障を検出するために差動変流器が使用されます。差動保護システムは、変圧器の一次側と二次側の電流を比較することで、巻線間の短絡、相間短絡、変圧器内の地絡などの故障を迅速に特定できます。
発電機の保護
発電機の場合、電流バランスを監視するために差動変流器が固定子巻線に取り付けられます。電流バランスの偏差は、固定子巻線の短絡など、発電機内の故障を示している可能性があります。差動保護により、発電機を電力システムから迅速に隔離して、さらなる損傷を防ぐことができます。
バスバー保護
バスバー保護は、差動変流器のもう 1 つの重要な用途です。バスバーに出入りする電流を測定することにより、差動保護システムはバスバーの短絡などの障害を検出できます。これは、電力システムの安定性と信頼性を維持するために非常に重要です。
当社が提供する製品
変流器のサプライヤーとして、当社は差動変流器を含む高品質の変流器を幅広く提供しています。当社の製品ポートフォリオには、CAシリーズ変流器、高精度と信頼性を備えた低電圧アプリケーション向けに設計されています。 CA シリーズは高度な設計および製造技術を備えており、正確な電流測定と保護を保証します。

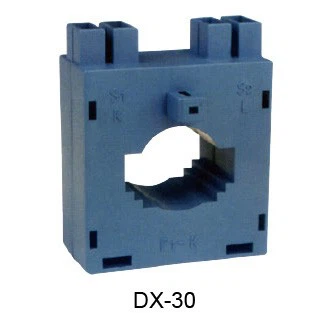

また、DXシリーズ変流器、さまざまな産業および商業用途に適しています。 DX シリーズは、精度、直線性、過負荷容量の点で優れた性能を発揮します。
さらに、私たちの新しい DP 変流器は当社の製品ラインに新たに追加されたものです。これらの変圧器には最新の技術と材料が組み込まれており、性能と耐久性が強化されています。
調達に関するお問い合わせ
差動変流器を含む当社の変流器にご興味がございましたら、調達についてご相談させていただきますので、お気軽にお問い合わせください。当社の経験豊富な販売および技術チームは、詳細な製品情報、技術サポート、および競争力のある見積もりを提供する準備ができています。当社はお客様の要件を満たし、電力システムに最適なソリューションを提供することに全力で取り組んでいます。
参考文献
- ＪＬブラックバーン（1998）。保護リレー: 原理と応用。マルセル・デッカー。
- カリフォルニア州グロス（1986年）。電力システムの分析。ワイリー。
- スティーブンソン、WD (1982)。電力システム解析の要素。マグロウ - ヒル。
