鋳造トランスの味付けされたサプライヤーとして、私は異なる負荷タイプとこれらの重要な電気部品の性能との複雑な関係を直接目撃しました。このブログでは、さまざまな負荷タイプが鋳造トランスに及ぼす影響を掘り下げ、長年の業界経験と技術的知識に基づいて洞察を共有します。
抵抗荷重
抵抗荷重は、おそらく鋳造トランスに関して最も簡単なタイプの負荷です。白熱灯、電気ヒーター、抵抗加熱要素などのこれらの荷重は、電気エネルギーを熱に変換します。抵抗荷重を通過する電流は電圧との位相にあります。つまり、力率は統一されています（PF = 1）。
鋳造トランスの場合、抵抗荷重が一般的に最も好ましいです。力率は統一であるため、トランスは最大効率で動作します。最小限の反応性パワーフローがあり、これにより、変圧器巻線とコアのストレスが軽減されます。その結果、変圧器の発熱が少なくなり、より効果的に負荷を処理できます。
ただし、抵抗性荷重があっても、トランスのサイズが適切にサイズになっている必要があることに注意することが重要です。抵抗性荷重であっても、トランスを過負荷にすると、過度の加熱につながる可能性があり、断熱性を損傷し、変圧器の寿命を減らすことができます。
帰納的負荷
モーター、トランス、インダクタなどの誘導負荷は、電流と電圧の間の位相シフトを導入します。電圧は電圧の後ろに遅れ、unityよりも少ない力率をもたらします（pf <1）。この位相シフトにより、同じ電力定格の抵抗荷重に必要なものよりもトランスがより多くの電流を運ぶことができます。
誘導負荷の存在は、鋳造トランスにいくつかの悪影響を与える可能性があります。第一に、電流の増加は、変圧器巻線の銅損失の増加につながります。これらの損失は電流の平方に比例しているため、電流のわずかな増加でさえ、損失が大幅に増加する可能性があります。
第二に、誘導負荷に関連する反応力は、トランスコアに追加のストレスを引き起こします。コアは、反応力によって生成される磁束を処理する必要があります。これにより、コア損失と加熱が増加する可能性があります。時間が経つにつれて、これにより断熱性が低下し、変圧器の効率が低下します。
誘導負荷の影響を軽減するために、力率補正技術を採用できます。コンデンサを電気システムに追加して、反応力を相殺し、力率を改善できます。力率を改善することにより、変圧器を流れる電流を減らすことができ、それにより銅の損失とコアのストレスが減少します。
容量性負荷
コンデンサバンクやいくつかの種類の電子機器などの容量荷重も、電流と電圧の間に位相シフトを導入します。ただし、この場合、電流は電圧をリードし、統一よりも少ない力率をもたらします（PF <1）。誘導負荷と同様に、容量性負荷はトランスに追加のストレスを引き起こす可能性があります。
容量性負荷に関連付けられている主要な電流は、電気システムに過電圧条件を引き起こす可能性があります。これにより、断熱材の崩壊と変圧器やその他の電気機器への損傷につながる可能性があります。さらに、容量性負荷によって生成される反応性電力は、電気システムに共鳴を引き起こす可能性があり、それが過電圧の問題をさらに悪化させる可能性があります。
容量性負荷の影響を管理するには、コンデンサバンクを慎重にサイズとインストールすることが重要です。過補償と共鳴を避けるために、電気システムの特定の要件に基づいて静電容量値を選択する必要があります。
非線形負荷
コンピューター、可変周波数駆動、電子バラストなどの非線形負荷は、非シヌソイド的な方法で電流を引き出します。これらの負荷は、ハーモニクスを電気システムに導入し、鋳造トランスの性能に大きな影響を与える可能性があります。
高調波は、基本周波数（通常は50 Hzまたは60 Hz）の倍数です。高調波の存在は、変圧器の巻線とコアの加熱の増加を引き起こす可能性があります。これは、高調波が変圧器を通る有効な電流を増加させ、銅の損失とコア損失を増加させるためです。
加熱に加えて、高調波は変圧器に振動とノイズを引き起こす可能性があります。高調波によって生成される磁力は、変圧器のコアと巻線を振動させる可能性があり、それが時間の経過とともに機械的な損傷を引き起こす可能性があります。
非線形負荷の影響に対処するために、高調波を処理するように設計された特別な変圧器を使用できます。これらの変圧器は通常、高調波によって引き起こされる加熱とストレスの増加に耐えるために、より大きな導体サイズと断熱材を改善します。さらに、ハーモニックフィルターを電気システムに取り付けて、高調波のレベルを低下させることができます。
トランスの寿命への影響
鋳造トランスの荷重の種類は、その寿命に大きな影響を与える可能性があります。統一力と最小限の反応力を備えた抵抗荷重は、一般にトランスの寿命に最も影響を与えません。一方、誘導性、容量性、および非線形負荷はすべて、すべてが変圧器の早老と故障に寄与する可能性があります。
誘導性、容量性、または非線形の負荷によって引き起こされる過剰な加熱は、変圧器巻線の断熱性を低下させる可能性があります。時間が経つにつれて、これは断熱材の故障につながる可能性があり、それは短絡やその他の電気障害を引き起こす可能性があります。さらに、高調波と振動によって引き起こされる機械的応力も、変圧器の分解に寄与する可能性があります。
鋳造トランスの長期的な信頼性を確保するには、変圧器を選択してサイジングする際に負荷タイプを慎重に検討することが重要です。適切なメンテナンスと監視は、トランスの寿命を延ばすことができる問題を早期に検出および対処するのにも役立ちます。
当社の製品提供

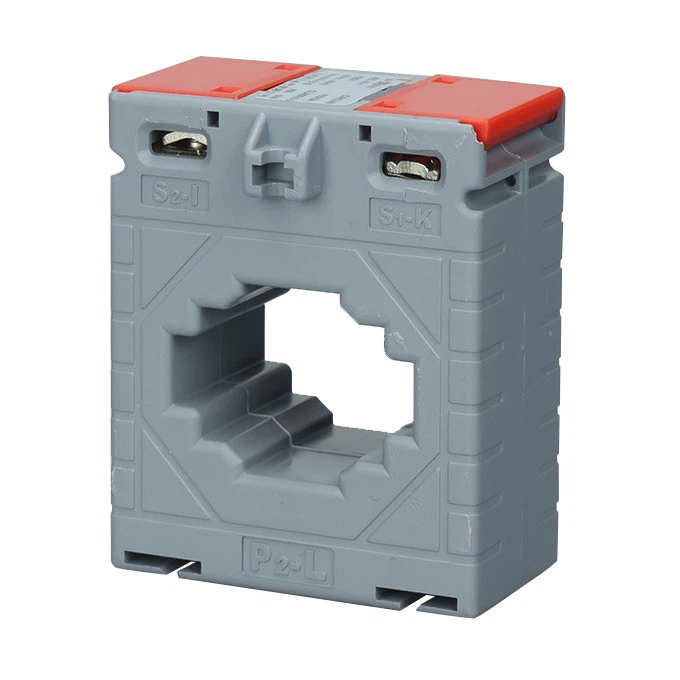

当社では、さまざまな負荷タイプの多様なニーズを満たすように設計された高品質の鋳造トランスの範囲を提供しています。私たちのRCTシリーズ現在の変圧器さまざまなアプリケーションに信頼できる選択肢であり、正確な電流測定と保護を提供します。XD2タイプの鋳造トランス高負荷を処理するように特別に設計されており、抵抗性負荷と誘導負荷の両方に適しています。正確な電流測定を必要とするアプリケーションの場合、私たちCAシリーズ現在の変圧器優れたパフォーマンスと信頼性を提供します。
結論
結論として、さまざまな負荷タイプは、鋳造トランスのパフォーマンスと寿命に大きな影響を与える可能性があります。抵抗性負荷は一般に最も好ましいものですが、誘導性、容量性、および非線形の負荷はすべて、対処する必要がある課題を導入できます。さまざまな負荷タイプの特性を理解し、力率の補正や高調波フィルタリングなどの影響を緩和するための適切な措置を講じることにより、鋳造トランスの信頼性と効率を改善することができます。
鋳造トランスの市場にいる場合、またはさまざまな負荷タイプが特定のアプリケーションにどのように影響するかについて質問がある場合は、喜んでお手伝いします。お客様の要件について話し合い、製品の範囲を探索するには、今すぐお問い合わせください。私たちの専門家チームは、電気的ニーズに最適なソリューションを提供する準備ができています。
参照
- Roger C. Dugan、Mark F. McGranaghan、Surya Santosoによる電力システム品質
- トランスエンジニアリング：Ta Lipoによる設計、技術、診断
- トランステクノロジーのハンドブック：RM Del Vecchioによる設計、ビルド、テスト
