DC サージ保護装置のサプライヤーとして、私はこれらの重要なデバイスの周波数応答に興味を持っているお客様によく遭遇します。このブログ投稿では、DC サージ保護装置の周波数応答の概念を詳しく掘り下げ、それが何を意味するのか、なぜ重要なのか、製品の性能にどのような影響を与えるのかを説明します。
周波数応答を理解する
エレクトロニクスの分野では、周波数応答とは、デバイスがさまざまな周波数の電気信号に応答する方法を指します。 DC サージ保護装置の主な機能は、突然の電圧スパイク (本質的には高エネルギー、短時間の電気サージ) から電気システムを保護することです。 DC (直流) は一定の電気の流れを意味しますが、実際のシナリオでは、DC 回路は広範囲の周波数を含む過渡イベントの影響を受ける可能性があります。
DC サージ保護装置の周波数応答は、さまざまな周波数にわたるサージをどの程度効果的に抑制できるかを示します。優れたサージ保護装置は、低周波サージだけでなく、サージ イベントに存在する可能性のある高周波成分にも対処できる必要があります。落雷やスイッチング動作によって引き起こされるサージなど、さまざまな種類のサージは異なる周波数特性を持つ可能性があるため、これは非常に重要です。
周波数応答が重要な理由
多様なサージ源に対する保護
落雷は、最も一般的かつ深刻なサージ発生源の 1 つです。雷サージには、非常に低い周波数 (数ヘルツ) から非常に高い周波数 (メガヘルツ範囲) まで、幅広い周波数が含まれる場合があります。 DC サージ保護装置の周波数応答が悪い場合、雷誘発サージのすべての周波数成分を効果的に抑制できない可能性があります。これにより、サージ エネルギーの一部がプロテクタを通過し、接続された機器に損傷を与える可能性があります。
最新の電子システムとの互換性
現代の電子機器は、電気的障害に対してますます敏感になってきています。これらのデバイスの多くは高周波で動作するため、高周波サージに対してより脆弱です。たとえば、DC 電力に依存する太陽光発電システムでは、インバーターやその他の電子部品が高周波サージによって損傷する可能性があります。広くて平坦な周波数応答を備えた DC サージ保護装置は、これらの敏感な電子システムに優れた保護を提供できます。
システムの信頼性
適切な周波数応答を備えたサージ保護装置は、電気システム全体の信頼性を維持するのに役立ちます。さまざまな周波数にわたるサージを効果的に抑制することで、機器の故障、ダウンタイム、高額な修理のリスクを軽減します。これは、短時間の中断でも重大な影響を与える可能性がある、データセンター、通信ネットワーク、産業オートメーション システムなどの重要なアプリケーションでは特に重要です。
周波数応答に影響を与える要因
コンポーネント設計
DC サージ保護装置の内部コンポーネントは、その周波数応答を決定する上で重要な役割を果たします。たとえば、バリスタは、過剰な電圧をそらすためのサージ保護装置に一般的に使用されます。バリスタの材料と構造は、応答時間と周波数特性に影響を与える可能性があります。最適化された設計を備えた高品質のバリスタは、より広い周波数範囲にわたって優れた性能を提供します。
回路レイアウト
サージプロテクタ内の回路の物理的なレイアウトも、その周波数応答に影響を与えます。適切に設計された回路レイアウトは、信号の歪みを引き起こし、高周波でのサージ抑制の効果を低下させる可能性がある寄生容量とインダクタンスを最小限に抑えます。コンポーネントを慎重に配置し、適切な接地技術を使用することで、サージ保護装置の周波数応答を改善できます。
梱包と封入
サージプロテクタのパッケージとエンクロージャは、その周波数応答に影響を与える可能性があります。シールドされたエンクロージャは、電磁干渉 (EMI) を軽減し、高周波でのプロテクターの性能を向上させるのに役立ちます。さらに、プロテクタと電気システム間の接続方法がサージ エネルギーの伝達と全体の周波数応答に影響を与える可能性があります。
当社の DC サージ保護装置と周波数応答
当社では、DC サージプロテクターにおける周波数応答の重要性を理解しています。当社の製品は、幅広い周波数にわたって優れたパフォーマンスを提供するように設計および設計されています。
たとえば、私たちの新型DC1500Vサージ保護装置高電圧 DC アプリケーションを処理するように特別に設計されています。高度なバリスタ技術と慎重に最適化された回路レイアウトを使用して、低周波数と高周波数の両方で効果的なサージ抑制を保証します。これにより、落雷によるサージやその他の過渡現象から DC 回路を保護できるため、大規模太陽光発電所での使用に適しています。

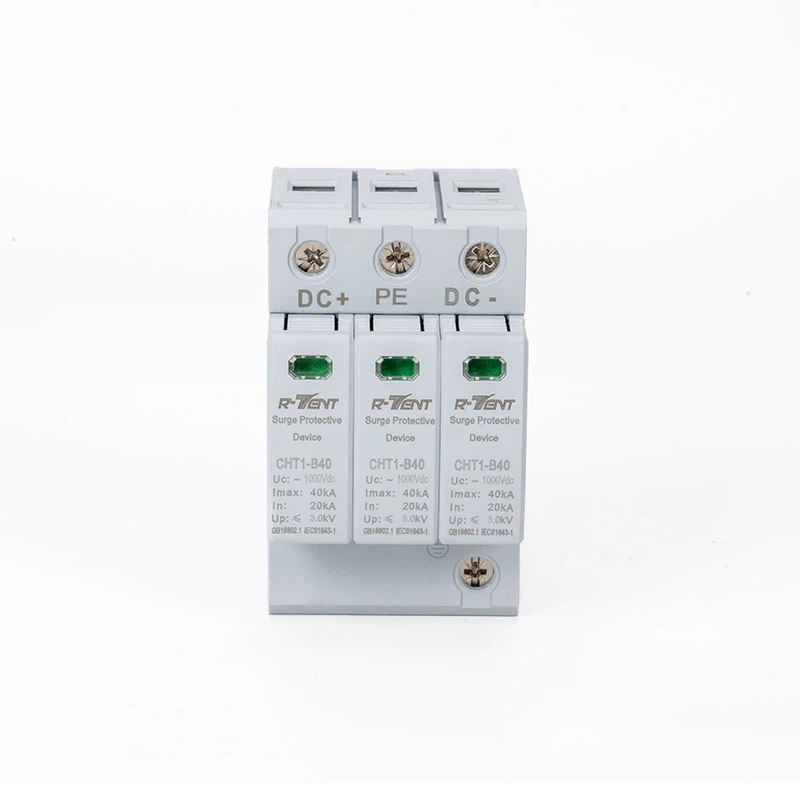

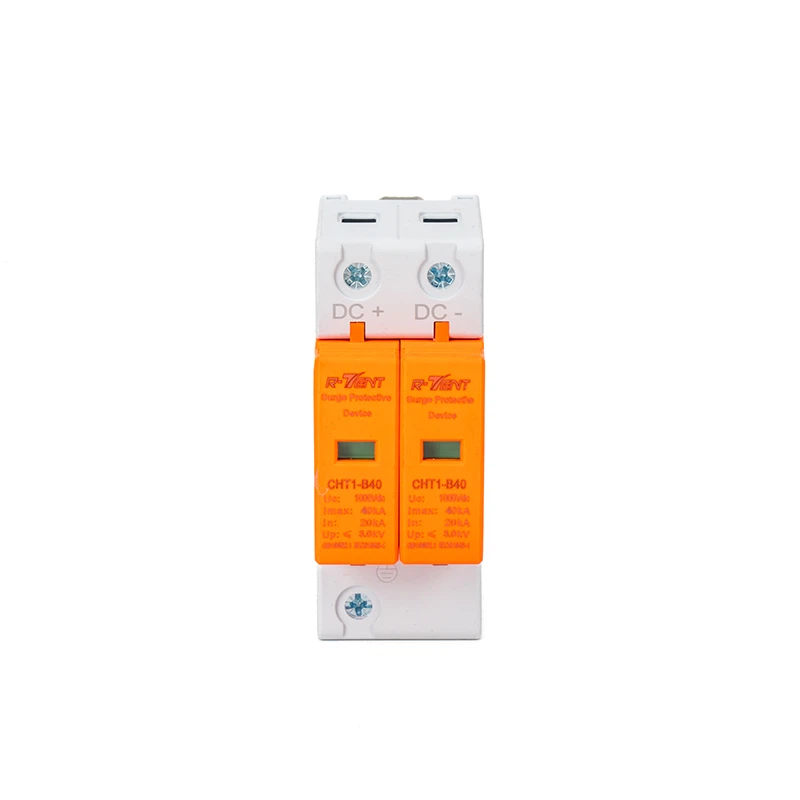

私たちのNEW CHT1 - B40KA 3p サージャ保護装置(SPD)そしてNEW CHT1 - B40KA 2p サージャー保護装置(SPD)周波数応答も考慮して設計されています。これらのデバイスは高エネルギー サージに対応でき、さまざまな DC 電気システムに信頼性の高い保護を提供します。これらは産業、商業、住宅用途での使用に適しており、敏感な電子機器を電圧スパイクから保護できます。
周波数応答の評価方法
DC サージ保護装置を選択するときは、その周波数応答を評価することが重要です。これを行うには次のような方法があります。
メーカー仕様書
評判の良いメーカーは、サージプロテクターの周波数応答に関する詳細な仕様を提供しています。プロテクターが有効な周波数範囲や、さまざまな周波数での挿入損失 (信号の減衰量) などの情報を探してください。
テストと認証
独立した組織によってテストおよび認定されたサージプロテクターは、信頼性の高い周波数応答性能を備えている可能性が高くなります。プロテクターが特定の品質および性能基準を満たしていることを保証する、UL (Underwriters Laboratories) 規格や IEC (International Electrotechnical Commission) 規格などの認証を探してください。
アプリケーション - 特定の要件
アプリケーションの具体的な要件を考慮してください。高周波電子システムを保護している場合は、より広い周波数応答を備えたサージプロテクターが必要になる場合があります。一方、アプリケーションが高周波サージにあまり敏感でない場合は、周波数範囲がより制限されたプロテクターで十分な場合があります。
ご購入・ご相談はお問い合わせください
優れた周波数応答を備えた高品質の DC サージ保護装置をお探しの場合は、当社がお手伝いいたします。当社の専門家チームは、当社の製品に関する詳細情報を提供し、お客様の用途に適したサージプロテクターの選択を支援し、お客様のあらゆる質問にお答えします。オフィス機器の保護を検討している中小企業のオーナーであっても、重要なシステムのサージ保護が必要な大規模産業事業者であっても、当社はお客様のニーズを満たすソリューションをご用意しています。
参考文献
- 低電圧 AC 電源回路用のサージ保護デバイス (SPD) に関する IEEE 規格。
- サージ保護装置に関する UL 1449 規格。
- IEC 61643 - 11 低電圧サージ保護装置 - パート 11: 低電圧電力システムに接続されたサージ保護装置 - 要件とテスト。
