太陽光発電システムは、電力を生成するための持続可能で効率的な方法ですが、落雷、グリッドスイッチング、およびその他の電気障害によって引き起こされる急増に対して脆弱です。 60kaのサージ保護装置（SPD）は、これらの潜在的に損傷するサージから機器を保護するための太陽光発電システムの重要なコンポーネントです。 60kaのサージ保護装置の大手サプライヤーとして、私はしばしば、太陽光発電システムのこれらのデバイスの設置要件について尋ねられます。このブログ投稿では、太陽光発電システムで60ka SPDの効果的な動作を確保するために、主要なインストール要件を掘り下げます。
60kaのサージ保護装置の基本を理解する
インストール要件について議論する前に、60ka SPDが何であり、どのように機能するかを理解することが重要です。サージ保護装置は、過剰な電気エネルギーを電力サージから地面に流用し、接続された機器を損傷から保護するように設計されています。 「60ka」とは、SPDがサージ中に処理できる最大放電電流を指します。これは、SPDがサージイベント中に最大60,000アンペアの電流を安全に放散し、太陽光発電システムを高レベルの保護を提供できることを意味します。
インストールに適した場所を選択します
太陽光発電システムに60ka SPDを設置する最初のステップは、適切な場所を選択することです。 SPDは、電気サービスが建物または太陽光発電システムに入るポイントまで、できるだけ近くに設置する必要があります。これは通常、メインの電気パネルまたはインバーターにあります。この場所にSPDを設置することにより、太陽光発電システムの敏感な機器に到達する前に、サージを傍受することができます。
また、場所が乾燥し、換気が高く、物理的な損傷から保護されていることを確認することも重要です。洪水、過度の水分、または極端な温度に陥りやすい地域にSPDを設置しないでください。さらに、SPDは、メンテナンスと検査に簡単にアクセスできる場所に設置する必要があります。
適切な配線と接地
60ka SPDの効果的な動作には、適切な配線と接地が重要です。 SPDは、低インピーダンスの短いストレートコンダクターを使用して電気システムに接続する必要があります。これにより、回路の抵抗とインダクタンスを最小限に抑えるのに役立ち、SPDがサージ電流を地面にすばやく迂回させることができます。
SPDが適切に機能するためには、接地接続も不可欠です。 SPDは、接地ロッドや接地グリッドなどの低耐性グランド電極システムに接続する必要があります。接地導体は、サージ電流を安全に地面に運ぶのに十分なサイズでなければなりません。一般に、＃6 AWG銅または＃4 AWGアルミニウムの最小サイズの接地導体が60ka SPDに推奨されます。
他の保護装置との調整
太陽光発電システムでは、60kaのSPDが、ヒューズやサーキットブレーカーなどの他の保護デバイスと組み合わせて使用されることがよくあります。効果的な保護を提供するために、これらのデバイスが適切に調整されていることを確認することが重要です。
SPDは、ヒューズと回路ブレーカーの上流に設置して、これらのデバイスに到達する前にサージ電流を迂回させることができるようにする必要があります。これにより、ヒューズが吹き飛ばされたり、サーージイベント中にサーキットブレーカーがつまずくのを防ぐのに役立ちます。さらに、SPD、ヒューズ、および回路ブレーカーの評価を選択して、それらが互換性があり、効果的に連携できることを確認する必要があります。
標準および規制の遵守
60ka SPDを太陽光発電システムに設置する場合、関連する基準と規制に従うことが重要です。これらの基準と規制は、電気システムの安全性と信頼性を確保するために設計されています。
米国では、国家電気コード（NEC）は、電気システムにサージ保護装置を設置するためのガイドラインを提供しています。 NECは、SPDを製造元の指示に従ってインストールし、認識されたテスト研究所によってリストおよびラベル付けされることを要求しています。さらに、地元の電気コードや規制も適用される可能性があるため、SPDを設置する前に地方自治体に確認することが重要です。
メンテナンスと検査
60ka SPDの継続的な有効性には、定期的なメンテナンスと検査が不可欠です。 SPDは、作業状態が良好であり、損傷や摩耗の兆候がないことを確認するために定期的に検査する必要があります。
検査中に、配線接続の締め付けと腐食が確認され、接地接続が安全であることを確認してください。さらに、SPDのステータスインジケーターを確認して、サージイベントによってトリガーされたかどうかを確認します。ステータスインジケーターがSPDがトリガーされていることを示している場合、すぐに交換する必要があります。
当社の製品の推奨事項

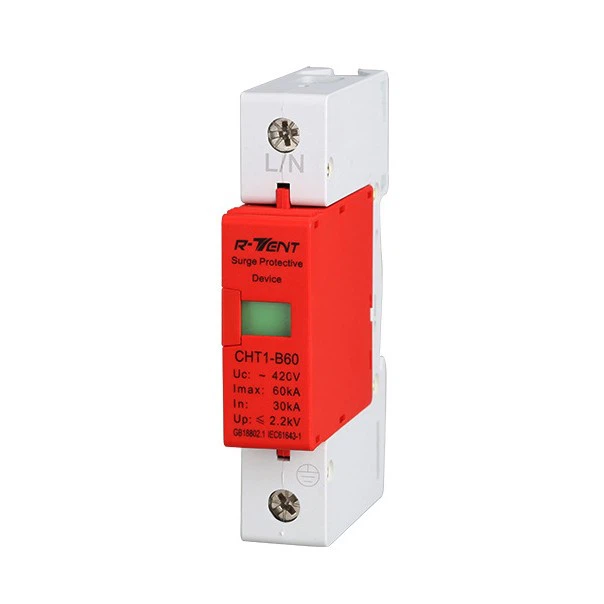

60kaのサージ保護装置のサプライヤーとして、太陽光発電システムの特定のニーズを満たすように設計された高品質の製品を提供しています。私たちのCHT1-B60KAサージ保護装置太陽光発電システムをサージから保護するための信頼できる効率的なソリューションです。最大60kaの排出電流を処理するように設計されており、関連する基準と規制に準拠しています。
CHT1-B60KAに加えて、他のサージ保護装置も提供しています。新しいCHT1-C20-40KAサーガー保護装置（SPD）そしてCHT1-Rヒューズ保護シリーズサージプロテクター。これらの製品は、太陽光発電システムにさまざまなレベルの保護を提供するように設計されており、包括的なサージ保護を提供するために60ka SPDと組み合わせて使用できます。
結論
60kaのサージ保護装置を太陽光発電システムに設置することは、電気サージによる損傷から機器を保護する重要なステップです。適切な場所を選択し、適切な配線と接地を確保し、他の保護デバイスと調整し、標準と規制を順守し、定期的なメンテナンスと検査を実行することにより、SPDの効果的な動作と太陽光発電システムの信頼性を確保できます。
太陽光発電システムのために60kaのサージ保護装置を購入することに興味がある場合は、詳細についてはお気軽にお問い合わせください。当社の専門家チームは、特定のニーズに合った適切な製品を選択し、インストールプロセスに関するガイダンスを提供するのに役立ちます。
参照
- 全国電気コード（NEC）
- サージ保護装置のメーカーの設置手順
