プライマリ電流を正確に測定することは、産業電力システムから住宅用電気セットアップまで、多くの電気アプリケーションで重要です。分割電流変圧器のサプライヤーとして、私はこれらのデバイスが現在の測定を簡素化し、強化する方法を直接見ました。このブログでは、スプリット電流トランスを使用して一次電流を測定する方法について説明します。
分割電流トランスとは何ですか？
まず、分割電流トランスとは何かを明確にしましょう。固体ユニットである従来の電流トランスとは異なり、分割電流変圧器を開くことができます。この機能により、プライマリコンダクターを外すことなく、簡単にインストールできます。トランスを開き、指揮者の周りに置き、閉じます。それはリアルタイムです - 特に既存の電気システムではセーバーです。

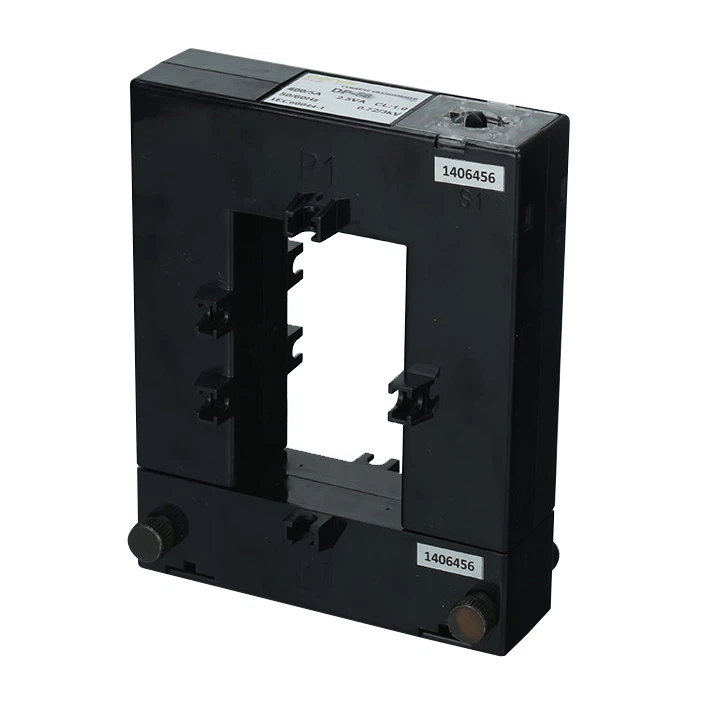

私たちは、さまざまな分割電流変圧器を提供しています。DP分割電流変圧器、DSCシリーズ現在のトランス、 そしてCHK -0.66/K分割電流変圧器。これらの各モデルは、さまざまなニーズとアプリケーションを満たすように設計されています。
一次電流を測定するために分割電流変圧器を使用するのはなぜですか？
分割電流変圧器が一次電流を測定するのに最適な選択肢である理由はいくつかあります。
- インストールの容易さ：先に述べたように、それらをインストールするために一次回路を壊す必要はありません。これは、パワーをシャットダウンすることが選択肢ではないライブシステムでは大きな利点です。
- 安全性：プライマリコンダクターを外す必要はないため、設置プロセス中に電気ショックまたは短い回路のリスクが少なくなります。
- 柔軟性：分割電流変圧器は、単一の位相住宅回路の電流の監視から、大規模な3位の産業電力システムの電流の測定まで、さまざまなアプリケーションで使用できます。
ステップ - バイ - 一次電流を測定するためのステップガイド
さて、分割電流変圧器を使用して一次電流を測定する方法についてザ・ザ・ザ・ザ・ニッティに入りましょう。
ステップ1：適切なトランスを選択します
最初のステップは、アプリケーションに適切な分割電流トランスを選択することです。一次電流定格、二次電流出力、精度クラスなどの要因を考慮する必要があります。たとえば、小さな住宅サーキットで電流を測定している場合、より低いプライマリ電流評価を持つトランスが行われます。しかし、高い電流負荷を備えた産業用アプリケーションの場合、より高い評価を持つトランスが必要です。
ステップ2：インストールサイトを準備します
トランスを取り付ける前に、インストールサイトが清潔で乾燥していることを確認してください。一次導体の周りの領域から汚れ、ほこり、または破片を取り除きます。また、閉塞せずに分割電流変圧器を開閉するのに十分なスペースがあることを確認してください。
ステップ3：分割電流トランスを取り付けます
分割電流トランスを開き、プライマリ導体の周りに慎重に配置します。トランスが導体の中心にあり、トランスの2つの半分が適切に整列していることを確認してください。次に、変圧器を閉じて、提供されたクランプメカニズムを使用して固定します。
ステップ4：二次回路を接続します
トランスが一次導体に取り付けられたら、二次回路を接続する必要があります。セカンダリ回路は通常、負担抵抗器と電流計などの測定機器で構成されています。トランスの二次巻線から、製造元の指示に従って、トランスの二次巻線から負荷抵抗器と測定機器を接続します。
ステップ5：測定機器を調整します
測定を行う前に、測定機器を調整することが重要です。これにより、取得する測定値が正確になります。測定機器の製造業者が提供するキャリブレーション手順に従ってください。
ステップ6：測定を行います
トランスを取り付け、セカンダリ回路が接続され、測定機器が校正されていると、測定を行う準備が整います。プライマリ回路に電源をオンにし、測定機器の読み取り値を観察します。読書は、変圧器のターン比を考慮して、一次電流の価値を与えます。
正確な測定のためのヒント
- 適切なインストール：スプリット電流トランスが一次導体の周りに正しく取り付けられていることを確認してください。不整合または不適切なクランプは、測定の精度に影響を与える可能性があります。
- 外部磁場は避けてください：トランスをモーターや変圧器などの他の磁気源から遠ざけます。これらは、一次電流によって生成された磁場を妨害し、測定誤差を引き起こす可能性があるためです。
- 定期的なメンテナンス：損傷や摩耗の兆候については、トランスとセカンダリ回路を定期的に確認してください。故障したコンポーネントを交換して、正確な測定を確認します。
電流測定における分割電流変圧器のアプリケーション
分割電流変圧器は、一次電流を測定するための幅広いアプリケーションで使用されます。
- エネルギー管理：商業および工業用の建物では、分割電流変圧器を使用して、さまざまな電気負荷のエネルギー消費を監視します。これは、エネルギー - 非効率的な機器の特定とエネルギーの実装 - 節約に役立ちます。
- 電力監視：それらは、現在の高調波や不均衡の測定など、電気システムの電力品質を監視するためにも使用されます。
- オーバー - 現在の保護：分割電流変圧器をOver電流保護システムで使用して、異常な電流レベルを検出し、回路ブレーカーなどの保護装置をトリガーします。
結論
分割電流トランスを使用して一次電流を測定することは、さまざまな用途で電流を監視するためのシンプルで効果的な方法です。適切な変圧器、適切な設置、正確な測定技術を使用すると、信頼できる正確な現在の測定を確保できます。
あなたがあなたの現在の測定ニーズのために高品質の分割電流変圧器を探しているなら、私たちはここに助けてくれます。私たちは、を含む幅広い製品を提供していますDP分割電流変圧器、DSCシリーズ現在のトランス、 そしてCHK -0.66/K分割電流変圧器。お客様の要件について話し合い、調達交渉を開始するために、お気軽にご連絡ください。
