ちょっと、そこ！私は構造用サージプロテクターのサプライヤーですが、これらの気の利いたデバイスをテストする方法についてよく質問されます。このブログでは、構造サージプロテクターをテストするプロセスを順を追って説明し、その過程でいくつかの実用的なヒントと洞察を共有します。
なぜテストが重要なのか
まず最初に、構造サージプロテクターのテストがなぜそれほど重要なのかについて話しましょう。サージプロテクターは、落雷や送電網の変動によって引き起こされる突然の電圧スパイクから電気システムを保護するように設計されています。サージプロテクターが適切に機能しない場合、貴重な機器を保護できず、高額な損害やダウンタイムが発生する可能性があります。したがって、サージプロテクターが良好な動作状態にあり、信頼性の高い保護を提供していることを確認するには、定期的なテストが不可欠です。
試験前の準備
テストを開始する前に、行う必要があることがいくつかあります。まず、必要な道具をすべて集めます。通常は、電圧、電流、抵抗を測定できるマルチメーターが必要です。マルチメーターが正常に動作し、適切な測定範囲に設定されていることを確認してください。
次に、サージプロテクターのデータシートをよく理解してください。データシートには、定格電圧、最大サージ電流容量、応答時間など、デバイスの仕様に関する重要な情報が含まれています。これらの仕様を理解すると、テスト結果を正確に解釈するのに役立ちます。
また、サージプロテクターが取り付けられている回路の電源がオフになっていることを確認してください。これは、テストプロセス中の感電を防ぐための安全対策です。また、絶縁手袋などの適切な個人用保護具 (PPE) を着用することを忘れないでください。
目視検査
テストプロセスの最初のステップは目視検査です。サージプロテクターに亀裂、火傷、接続の緩みなどの物理的な損傷の兆候がないかを注意深く確認してください。目に見える損傷がある場合は、サージプロテクターが損傷している可能性があるため、交換する必要があります。
サージプロテクターが付いている場合は、そのインジケーターライトを確認してください。一部のサージプロテクターには、デバイスが適切に機能しているかどうかを示すインジケーターライトが付いています。通常、緑色のライトは正常な動作を示しますが、赤色のライトは問題を示している可能性があります。
絶縁抵抗の試験
サージプロテクターの重要なテストの 1 つは、絶縁抵抗の測定です。このテストは、デバイスに短絡や漏れ電流があるかどうかを判断するのに役立ちます。
絶縁抵抗を測定するには、マルチメータを抵抗測定モードに設定します。マルチメータのプローブをサージ保護装置の入力端子と出力端子に接続します。絶縁抵抗は非常に高く、通常は数メガオームの範囲にある必要があります。絶縁抵抗値が低い場合は、絶縁に問題があることを示している可能性があり、漏電や保護の低下につながる可能性があります。
電圧保護レベルのテスト
もう 1 つの重要なテストは、サージ プロテクターの電圧保護レベルを測定することです。このテストは、サージ保護装置がサージ イベント中に電圧をどの程度適切に制限できるかを示します。
サージ ジェネレータを使用してサージ イベントをシミュレートできます。サージ発生器をサージ保護装置の入力に接続し、マルチメータを出力に接続します。サージ保護装置のデータシートに指定されているように、特定の振幅と波形のサージを生成するようにサージ ジェネレータを設定します。
サージが印加された場合、サージ保護装置の出力の電圧を測定します。出力電圧はデバイスの定格電圧保護レベル内である必要があります。出力電圧が定格レベルより高い場合、サージ保護装置が適切な保護を提供できない可能性があります。
応答時間のテスト
サージ保護装置の応答時間は、電圧スパイクが発生したときにどれだけ早くサージ電流の迂回を開始できるかを表します。効果的な保護には、応答時間が速いことが重要です。
応答時間をテストするには、高速オシロスコープが必要です。オシロスコープをサージ保護装置の入力と出力に接続します。サージジェネレータを使用してサージを印加し、オシロスコープで波形を観察します。
入力でサージが開始した瞬間と、サージ保護装置が電流を迂回させ始めた瞬間との時間差を測定します。応答時間はデータシートで指定された範囲内である必要があります。応答時間が長いということは、サージ保護装置が遅すぎて、急速に上昇するサージから機器を保護できないことを意味している可能性があります。
さまざまなタイプのサージプロテクターのテスト
当社は、次のようなさまざまなタイプのサージプロテクターを提供しています。CHT1 - A50 4P 10/350US サージ保護デバイス、CHT1 - D10 KA サージ保護デバイス、 そしてCHT1 - B80KA サージ保護デバイス。各タイプには独自の特性とテスト要件があります。
たとえば、CHT1 - A50 4P 10/350US サージ保護デバイスは、高エネルギー サージ保護用に設計されています。このタイプのデバイスをテストする場合は、直撃雷をシミュレートする 10/350us 波形を生成できるサージ発生器を使用する必要があります。
CHT1 - D10 KA サージ保護デバイスは、汎用サージ保護に適しています。このデバイスのテストプロセスは、これまでに説明した標準テストと似ていますが、定格電流容量が 10KA であることに注意する必要があります。

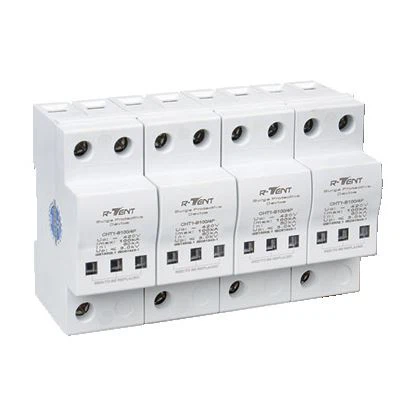

CHT1 - B80KA サージ保護デバイスは、大容量サージ保護装置です。テストするときは、テスト機器が高電流レベルに対応できることを確認してください。より強力なサージ発生器と高電流定格マルチメーターの使用が必要になる場合があります。
テスト後のアクション
テストが完了したら、すべてのテスト結果を注意深く記録してください。結果をデータシートの仕様と比較します。テスト結果が許容範囲内にある場合は、サージ保護装置が適切に機能している可能性があります。
テストの結果、絶縁抵抗が低い、またはサージ時の出力電圧が高いなどの問題が示された場合、サージ保護装置の修理または交換が必要になる場合があります。場合によっては、問題のトラブルシューティングを行って自分で解決できる場合もありますが、確信が持てない場合は、専門家に相談することをお勧めします。
結論
構造サージプロテクターのテストは、電気システムの安全性と信頼性を維持するために重要な部分です。このブログで概説されている手順に従うことで、サージ プロテクターを効果的にテストし、機器が必要な保護を提供していることを確認できます。
高品質のサージプロテクタを市場に投入している場合、またはテストとメンテナンスに関する詳細情報が必要な場合は、遠慮せずに調達について相談してください。当社は、お客様の特定のニーズに最適なサージ保護ソリューションを見つけるお手伝いをします。
参考文献
- サージ保護デバイスハンドブック、業界標準出版物
- 電気安全および試験ガイドライン、国家電気安全規定
